摄像头模组之VCM马达——今年国产有望弯道超车！

返回列表来源：镜头网发布日期： 2022.03.09 浏览：11

导语

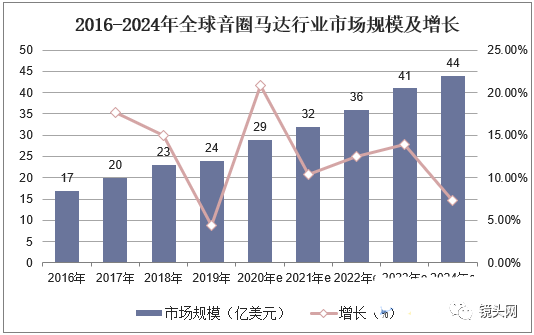

作为摄像头模组的三大核心部件之一（图像传感器、镜头、音圈马达），2021年，VCM马达市场持续扩大，预计全球市场份额将达到32亿美元，出货量有望突破30亿颗。

VCM马达的应用原理

VCM，即电子学里面的音圈电机，是马达的一种，主要原理是利用一个永久磁场，通过改变马达内线圈电流的大小来控制弹片或动子的位置，带动镜头进行运动，从而实现镜头的自动对焦。

VCM马达的分类

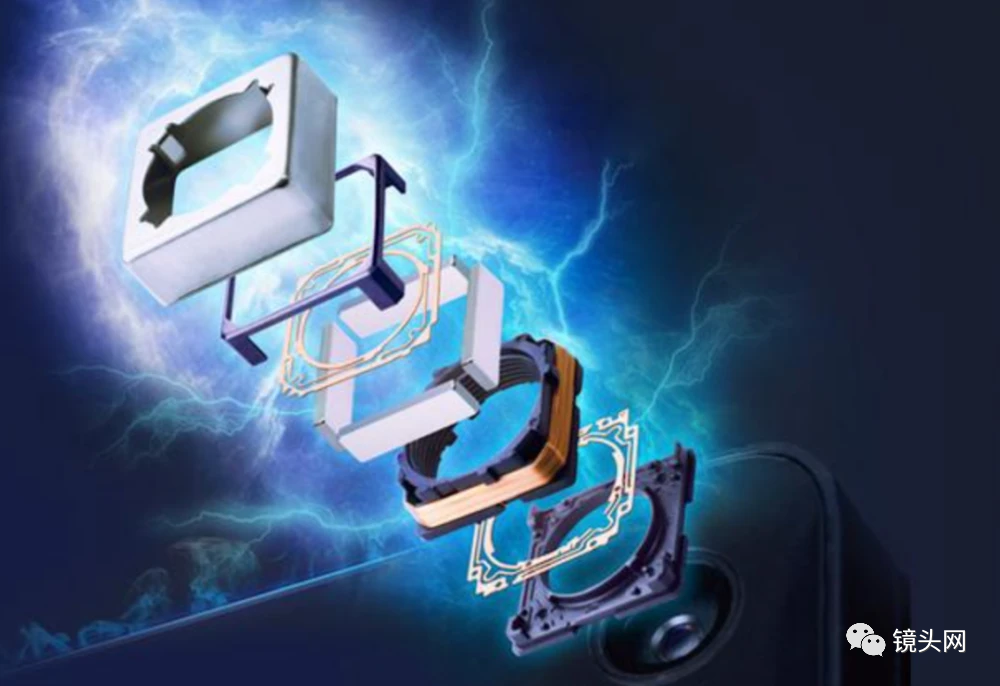

按照结构来，VCM马达主要分为弹片式、滚珠式和摩擦式，不同厂商的VCM马达的结构有所不同。目前，市面上广泛采用的是弹片式结构的VCM马达，采用摩擦式结构应用的较少，滚珠式主要的厂商是三星电机，除了少部分用在国内的手机终端品牌，大部分都应用在三星自己的电子产品中，由于滚珠的结构原因，会出现镜头迟滞从而无法及时处理影像的情况。

功能与应用

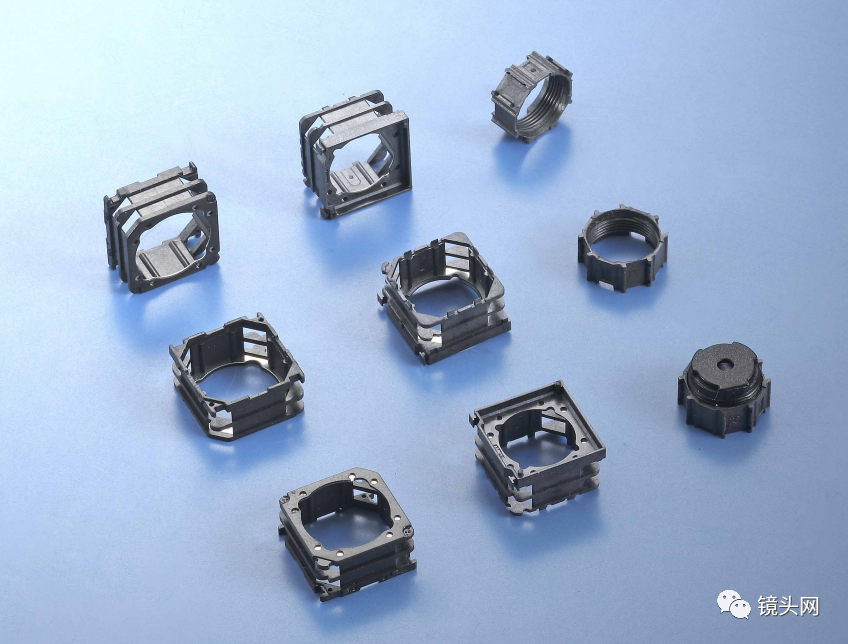

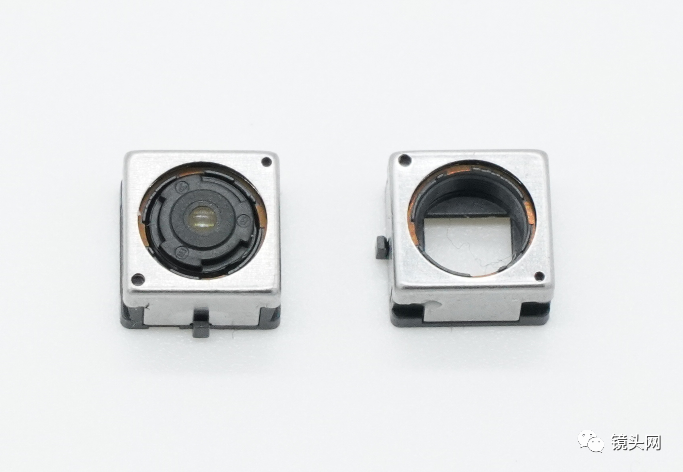

按照功能可分为开环马达、闭环马达、光学防抖马达（OIS）和六轴马达（OIS+闭环）。比如这款7.5*7.5*4.1的小尺寸VCM马达，这款马达不仅价格实惠，还自带IR支架和镜头，镜头加马达加IR支架只需1元。除了能应用在手机摄像头模组，也广泛应用在平板电脑、内窥镜等领域，例如苹果的ipad mini。

近几年，摄像头像素成为终端厂商进行产品差异化比拼的一种方式，智能手机的像素已突破1亿大关，直接导致了镜头的整体重量越来越重，传统VCM马达的推力已不足以推动这样的镜头，一些VCM马达厂商开始材料入手，寻求新的解决方案。

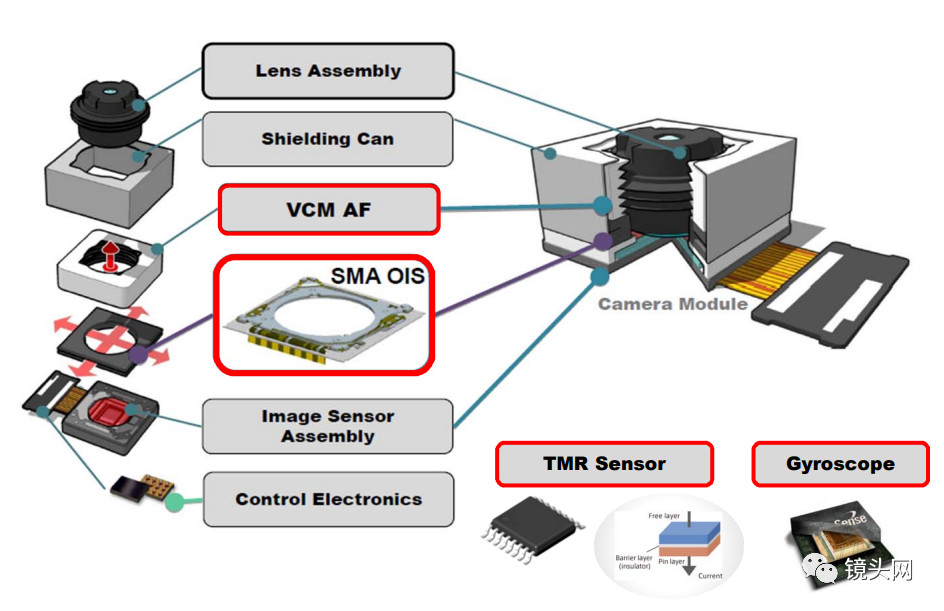

随着材料学的突破，记忆金属（SMA）开始应用在马达上，原理是通过带有形状记忆效应的合金替代悬丝，调节记忆金属的温度来控制镜头移动，仅需四根形状记忆金属丝就能快速实现精准防抖与对焦，由于控制的是整个镜头模组，因此镜头和 CMOS 得以保持相对位置不变，从而大幅度减轻了成像画质边缘劣化的情况。不过，由于SMA马达的量产良品率还达不到传统VCM马达的良率，导致单价过高，目前仅用于高端旗舰手机。

行业现状与发展

VCM马达的技术并不复杂，全球有上百家厂商，但对精度和灵敏度有着较高的要求，难点体现在生产过程中对精度的控制，涉及到工艺、材料、制造技术等方面的改进，日本厂商在这方面有着很大的优势，凭借强大的制造能力和先进技术，阿尔卑斯、TDK、三美等企业占据了全球音圈马达市场三成以上的份额。

国内的音圈马达的发展也十分迅速，目前国内生产VCM马达的厂商主要有中蓝、皓泽、新思考等企业。自2013年起，国内行业进入到高速发展期，最近两三年，随着技术迭代更新和市场格局的变迁，根据数据统计，2018年国内厂商仅占VCM马达市场份额的28%，到了2020年，出货量已接近50%，今年或将实现弯道超车。
